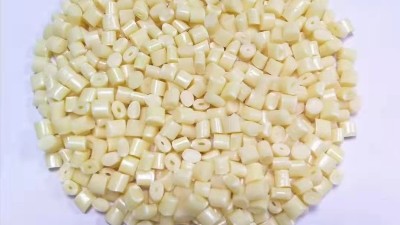

聚醚醚酮(PEEK)可以通過連續(xù)擠出成型，擠出 PEEK棒材、PEEK薄膜、PEEK板材、PEEK管材和PEEK單絲。PEEK型材進而可以用來加工成各個行業(yè)需要的PEEK制品零件等。

聚醚醚酮(PEEK)為延伸薄膜的結晶度低，一般需和碳纖維、玻璃纖維、三聚氰胺纖維等材料進行復合加以使用。未復合聚醚醚酮(PEEK)薄膜可通過拉伸和熱處理以提高強度和耐熱性。經(jīng)過拉伸和熱處理的聚醚醚酮(PEEK)薄膜，熔點比 PET薄膜高80℃，強度與均苯型聚酰亞胺薄膜Kapton相似，而耐濕性及耐化學藥品性比Kapton更好。

擠出成型技術包括電線包覆、管棒型材擠出、薄膜片材和單絲的制造。所有擠出機基本上均是單螺桿擠出機，只是機頭、口模、定型、冷卻、牽引、拉伸、 壓延、收卷等下游設備各不相同。

擠出機要求:料筒上的金屬或陶瓷加熱器必須覆蓋金屬料筒全部表面，并能加熱至400℃±2℃，以確保溫度均勻分布。

PEEK的熔體黏度較高，與聚碳酸酯(PC)、聚醚砜(PES)相似，因此驅動馬達的輸出功率要高，至少要0.25M/(kg·h).

擠出機尺寸和擠出量應該匹配，以縮短熔體在高溫料筒的停滯時間，一般局限在5~10min。

大多數(shù)螺桿設計完全適合PEEK擠出，但連續(xù)壓縮的PVC型螺桿并不推薦，因為這中螺桿沒有加料區(qū)，致使塑料一進入料筒就發(fā)生壓縮，導致螺桿扭矩過大。

PEEK熔體的過濾對擠出物力學性能的均勻性有良好的影響;用20/60/250/60/250目不銹鋼絲編織網(wǎng)組成的過濾組合裝置對連續(xù)流動的熔融體過濾能獲得較好的結果。

東莞市程和塑膠模具有限公司是一家專注于耐高溫特種工程材料模具及注塑一站式加工服務廠家，主要生產(chǎn)耐高溫塑料，PEEK模具，PEEk注塑。20年以上模具結構設計經(jīng)驗，專冶PEEk疑難雜癥。PEEK注塑找程和，品質交期不用愁。
