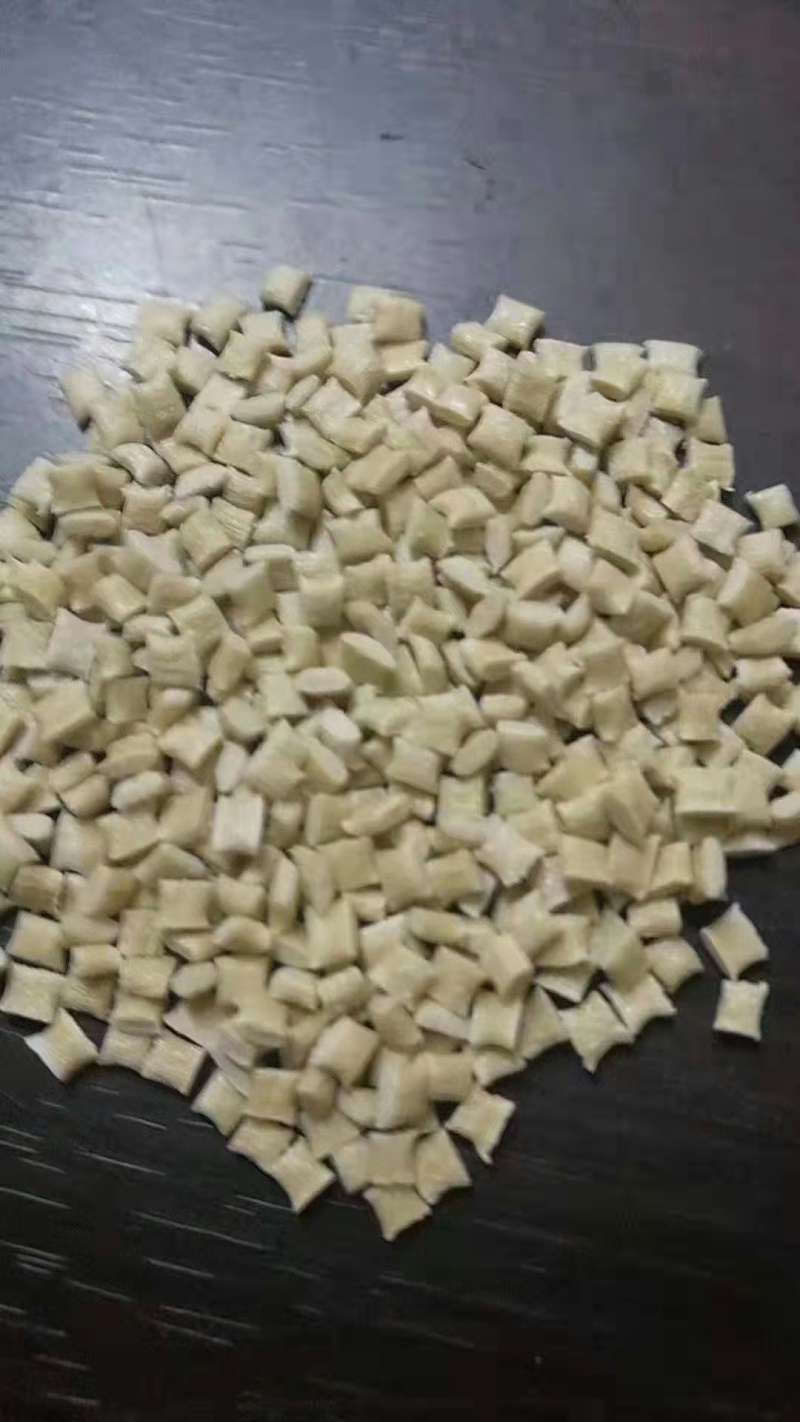

PPS加工流動性好，可制成各種結(jié)構(gòu)復(fù)雜的產(chǎn)品。

PPS在產(chǎn)品及其模具設(shè)計過程中需要注意什么？

1. 制品設(shè)計

因為PPS對于結(jié)晶樹脂，應(yīng)力集中在產(chǎn)品角度和壁厚變化處。這部分容易開裂，尺寸變化，沖擊強度降低。PPS在設(shè)計產(chǎn)品時，應(yīng)注意產(chǎn)品的上角R，并盡可能均勻地增加壁厚。在適當(dāng)?shù)奈恢眉訌娊羁梢蕴岣弋a(chǎn)品的強度和剛度，減少殘余應(yīng)力，提高流動性。

2. 鋼材的選擇和加工

由于PPS模具材料主要在高溫下成型，應(yīng)在模具溫度下成型140~150℃為基準。批量制造產(chǎn)品的模具應(yīng)選用高熔鋼或SK,SKD,SKH等材料的表面光潔度應(yīng)控制在10S以下。

PPS制品

3. 流道及澆口設(shè)計

模具的流道形狀應(yīng)為圓形或梯形，并打開冷井。對于不可避免的熔體痕跡產(chǎn)品，可在模具熔體痕跡發(fā)生處設(shè)置溢流區(qū)，改變樹脂的流動方向，以提高熔體痕跡的強度。

4. 成型收縮率

PPS樹脂是結(jié)晶樹脂，結(jié)晶度隨模具溫度的變化而變化，因此成型收縮率隨模具溫度的變化而變化。它在流向和垂直方向上的收縮也有所不同，通常在流向上0.1%~0.3%。垂直收縮率為。0.4%~0.8同時考慮退火對尺寸變化的影響。

PPS產(chǎn)品

5. 排氣槽

若PPS如果樹脂產(chǎn)品中有氣泡，其性能會明顯下降，排氣不良會燒焦，使產(chǎn)品部分變色，表面粗糙。因此，有必要生產(chǎn)高質(zhì)量的產(chǎn)品PPS產(chǎn)品、模具應(yīng)合理設(shè)計排氣槽或排氣孔，分型面和脫模頂針間隙也可用于排氣。

6. 控制模具溫度

模具溫度的準確性和均勻性會影響產(chǎn)品的性能和尺寸精度，根據(jù)模具尺寸、產(chǎn)品形狀、產(chǎn)量、溫度控制設(shè)備等因素，可選擇電加熱和油循環(huán)加熱控制，電加熱方便溫度控制、經(jīng)濟、快速加熱，但由于溫度均勻性和精度低，模具溫度油循環(huán)加熱溫度控制具有較高的溫度均勻性和精度，對性能和尺寸精度要求較高的產(chǎn)品可采用該方法。為保證模具溫度的均勻性，防止散熱，可在模具側(cè)和注塑模板上增加石棉板保溫。

程和塑膠模具是一家專注于耐高溫特種工程材料模具及注塑一站式加工服務(wù)廠家，主要生產(chǎn)耐高溫塑料，PPS模具，PPS注塑。20年以上模具結(jié)構(gòu)設(shè)計經(jīng)驗，專冶PPS疑難雜癥。PPS注塑找程和，品質(zhì)交期不用愁。
